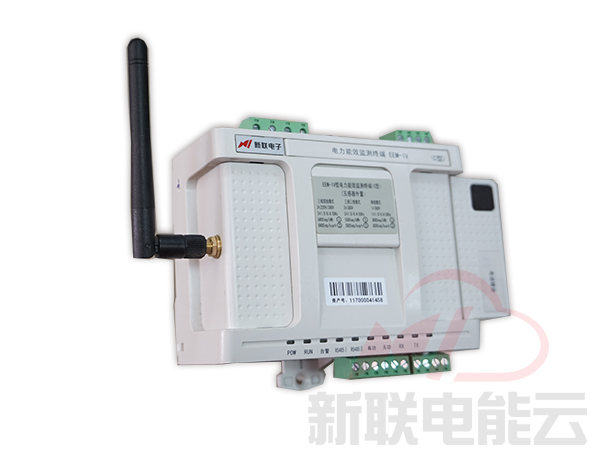

◆産品簡介

◆産品優勢

◇模組化設計，滿足不同用戶配置要(yào / yāo)求，通訊方式多樣，實現快捷組網

◇支持屏蔽雙膠線、微功率無線、電力線載波、WIFI等通訊組網方式

◇通訊接口規約自适應，除對滿足《電力能效監測系統技術規範》的監測終端數據采集外，還可實現對主流多功能表、水表、熱量表的數據采集

◆技術指标

該電力能效監測終端采用Cortex-M3系列芯片作爲(wéi / wèi)整個系統的主CPU，保證了(le／liǎo)産品高效率運行需要(yào / yāo)。處理器硬件特性如下：

Ø ARM 32-bit Cortex-M3，最高運行頻率爲(wéi / wèi)120MHz

Ø 内部集成512KB Flash memory,128+4KB SRAM

Ø 支持片外Flash, SRAM, PSRAM, NOR及NAND Flash

Ø LCD 并行接口，8080/6800 模式

Ø USB 2.0 Full-speed/High-speed Device/Host/OTG

Ø 10/100 Ethernet MAC.，支持硬件IEEE 1588v2（MII/RMII）

Ø 4路UART，2路全雙工I2S，2路I2C，3路SPI最高30Mbit

Ø 1/4/8bit SD/MMC/SDIO主機接口，最高容量可支持32GB

Ø 17個定時器（其中2個爲(wéi / wèi)32位），最高計數頻率爲(wéi / wèi)120MHz

Ø 3路12-bit 高達2M的 A/D、2路12-bit D/A

Ø 超低功耗，支持睡眠、停機、待機三種模式

Ø 支持Flash、系統内存和(hé / huò)SRAM三種啓動方式

Ø 支持ISP及IAP編程

◆産品安裝

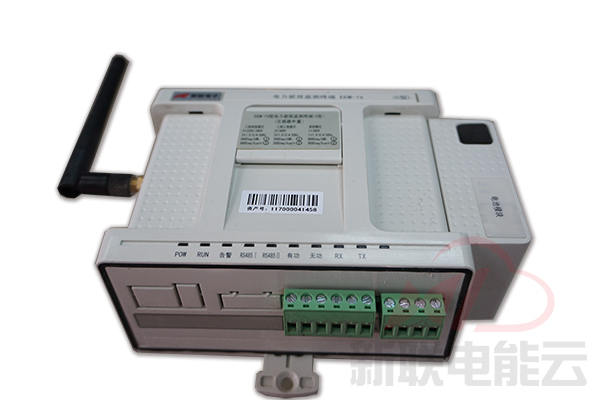

      終端外殼尺寸爲(wéi / wèi)130 mm×100 mm×87mm，支持導軌安裝以及螺釘固定安裝。占用空間少，安裝方式多樣使得交監測終端能夠滿足工業現場的安裝需求。

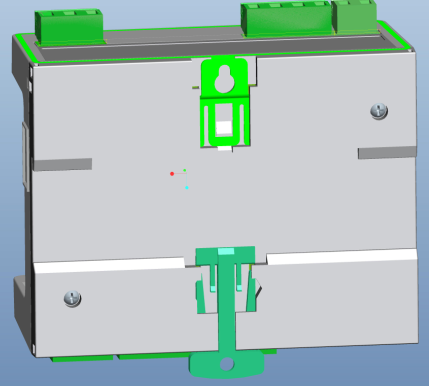

      終端端子分布合理，強弱電分離，降低了(le／liǎo)現場安裝以及環境改造難度，終端安裝示意圖如下：
